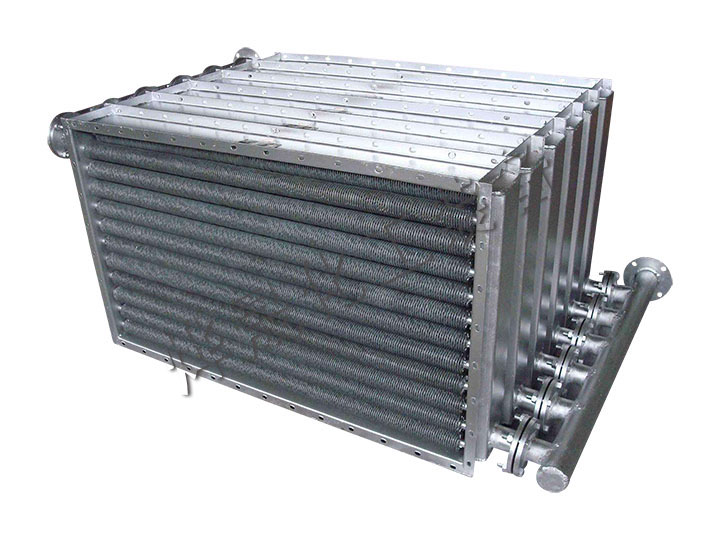

SRZ型不銹鋼散熱器


產品概述
       SRZ型不銹鋼散熱器是一種既適用于蒸汽系統又適用于熱水系統中作為加熱空氣用的空氣加熱器,主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱,是熱風裝置中的主要設備,它在當前的工礦企業,各大型建筑物的采暖通風系統中得到廣泛地應用。
       散熱器采用熱介質可以為蒸汽或熱水。蒸汽的工作壓力為0.3—16公斤/平方厘米,熱水溫度可在130-70℃左右。
       SRZ型不銹鋼散熱器主要由順空氣流向的三排叉排列螺旋翅片管束組成,其翅片管均用Ф21× 2mm無縫鋼管繞制上15×0.5mm的皺折鋼帶而成,呈螺旋狀,片距有5mm—大“D”,6mm-中“Z”、8mm-小”X”三種共三十八種規格。
       SRZ型不銹鋼散熱器的特點是結構緊湊,外形美觀、便于安裝,方便管理,經久耐用,它不僅適用于集中送風式采暖,同時也適用局部采暖,或其它用途。
       SRZ型不銹鋼散熱器用于造紙、化工、輕紡等企業的空調、冷卻除濕等工程。因其散熱管小,翅片密,所以效果好。

SRZ型編號方法
       型號——通風正截面長度尺寸分米數的化整×通風正截面寬度尺寸分米數的化整(片趴代號)如通風正截面的長為1505mm,寬為1001,大型,片距為5mm,則為SRZ-15×10(D)。

主要技術參數
型號 散熱
面積
(m2
通風凈
截面積
(m2
熱介質
通過載
面積
(m2



(排)
螺旋翅
片管根

(根)
連接
管φ
(寸)
尺寸(mm)

(kg)
A A1 A2 B B1 B2 n N m M
SRZ-5×5(D) 10.13 0.154 0.0043 3 23 11/2" 497 532 562 507 547 573 5 500 4 400 54
SRZ-5×5(Z) 8.78 0.155 48
SRZ-5×5(X) 6.23 0.158 45
SRZ-10×5(D) 19.92 0.302 1001
1250
1041
1290
1067
1316
9 900 93
SRZ-10×5(Z) 17.26 0.306 84
SRZ-10×5(X) 12.22 0.312 12 1200 76
SRZ-12×5(D) 24.86 0.378 113
SRZ-6×6(D) 15.33 0.231 0.0055 3 29 2" 623 658 688 609 649 675 6 600 5 500 77
SRZ-6×6(Z) 13.29 0.234 69
SRZ-6×6(X) 9.43 0.239 63
SRZ-10×6(D) 25.13 0.381 1001 1041 1067 9 900 115
SRZ-10×6(Z) 21.77 0.385 103
SRZ-10×6(X) 15.42 0.393 93
SRZ-12×6(D) 31.35 0.475 1250 1290 1316 12 1200 139
SRZ-15×6(D) 37.73 0.572 1505 1545 1571 14 1400 164
SRZ-15×6(Z) 32.67 0.579 146
SRZ-15×6(X) 23.13 0.591 139
SRZ-7×7(D) 20.31 0.320 0.0063 3 33 2" 717.5 742 772 710 750 776 7 700 6 600 97
SRZ-7×7(Z) 17.60 0.324 87
SRZ-7×7(X) 12.48 0.329 79
SRZ-10×7(D) 28.59 0.450 1001 1041 1067 9 900 129
SRZ-10×7(Z) 24.77 0.456 115
SRZ-10×7(X) 17.55 0.464 104
SRZ-12×7(D) 35.67 0.563 1250 1290 1316 12 1200 156
SRZ-15×7(D) 42.93 0.678 1505 1545 1571 14 1400 183
SRZ-15×7(Z) 37.18 0.685 164
SRZ-15×7(X) 26.32 0.698 145
SRZ-17×7(D) 49.90 0.788 1750 1790 1816 17 17 210
SRZ-17×7(Z) 43.21 0.797 187
SRZ-17×7(X) 30.58 0.812 169
SRZ-22×7(D) 62.75 0.901 0.0063 3 33 11/2" 2202 2242 2268 21 2100 260
SRZ-15×10(D) 62.14 0.921 0.0089 3 47 11/2" 1001 1036 1066 1505 1545 1571 10 1000 14 1400 255
SRZ-15×10(Z) 52.95 0.932 227
SRZ-15×10(X) 37.48 0.951 203
SRZ-17×10(D) 71.06 1.072 1750 1790 1816 17 1700 293
SRZ-17×10(Z) 61.54 1.085 260
SRZ-17×10(X) 43.56 1.106 232
SRZ-20×10(D) 81.27 1.226 2002 2042 2068 19 1900 331
