產品概述

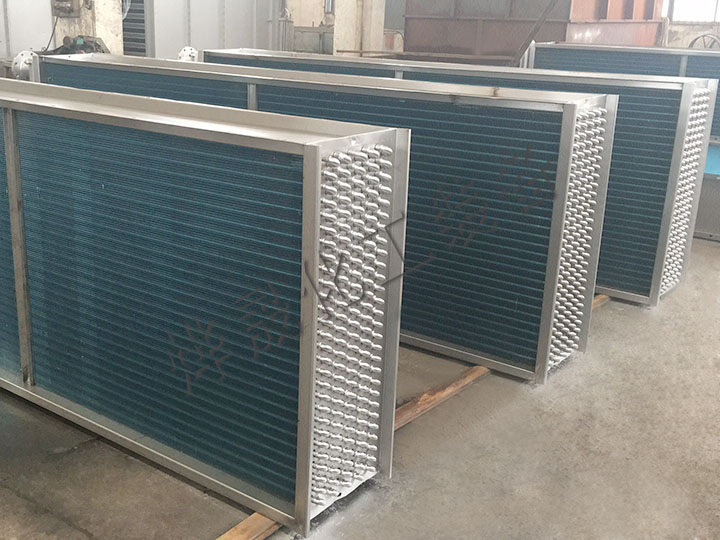

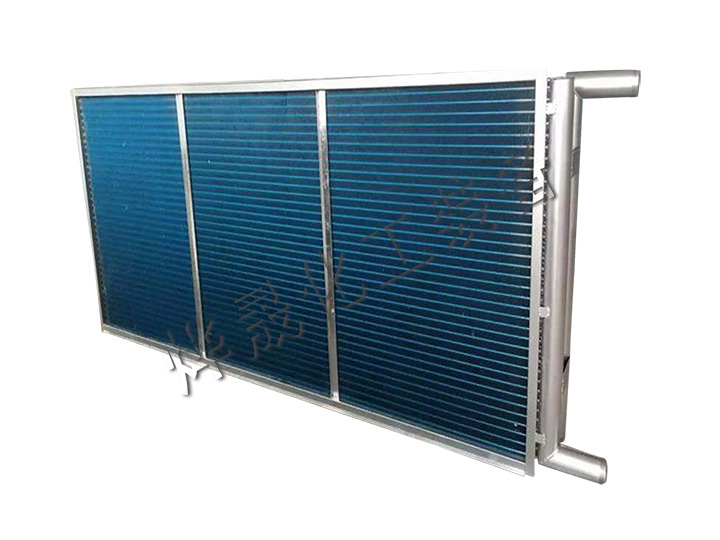

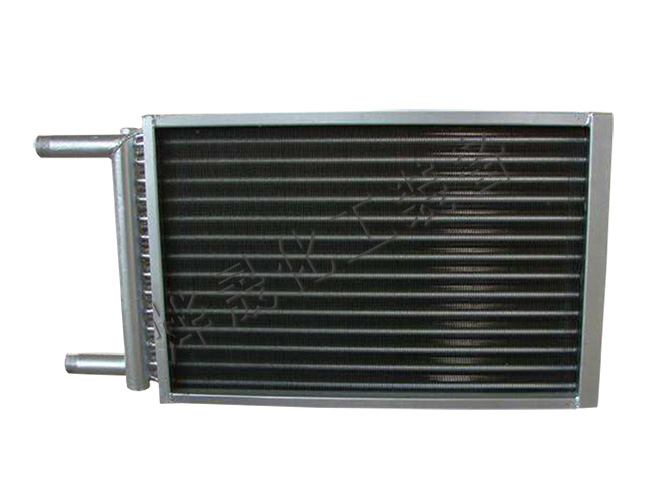

       TL型表冷器系銅管穿鋁片式表冷器，它采用了機械漲管和圓弧波紋雙翻邊鋁助片結構型式。機械漲管使銅管與鋁助片接觸緊密，圓弧波紋能促進流體紊流，破壞邊界層，提高傳熱系數。結構型式，再加上水路行程，管距，片距設計合理，使得該表冷器具有傳熱性能好，空氣阻力小、結構緊湊，重量輕等特點。它可廣泛應用于空調、冷卻、去濕、采暖等工程中，是新風機組和空氣處理機組合適的配套產品，它又可與風管連接作為冷卻或加熱單獨使用。
       銅管焊接采用低溫快速釬焊，確保耐壓＞1.2MPa。
       該表冷器有多樣片距（2.5-3.6毫米），現格品種齊全可滿足不同工況和各種組合的需要。
       從傳熱學理論可知，對于水-空氣熱交換器的大熱阻在空氣側，為了增大傳熱系數，必須減小空氣側熱阻，而有效的方法是利用邊界層理論，增大空氣的紊流狀態(tài)，即增大空氣側的放熱系教。為此設計了四種助片片形：
       ●V型助 ●V形+條縫 ●正弦波形 ●正弦波+橋
       上述四種助片片形可滿足不同用戶不同的工藝要求。

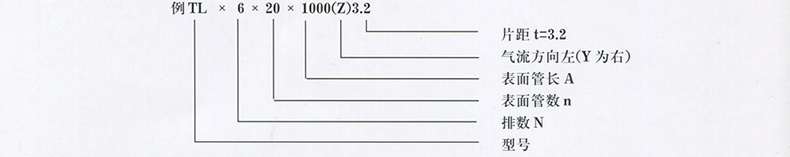

TL型編號方法為

編號方法
       例TL×4×24×1500（Z）3.0
       TL————型號
       4  ————排數N
       24————表面管數n
       1500————表面管長A
       （Z）——氣流方向左（Y為右）
       3.0————片距t=3.0

有關技術參數
       迎風面積：F=A×B（m²） 傳熱面積：F=Fd·A·n·N（m²）
       單管每米散熱面積：Fd=0.84m²（片距3.0） 總通水面積：f=1.767×10-4·n（m²）
       通風凈面比：Φ=Ff／Fy=0.532（以片距3.0計算）


TL、TTS型外形尺（適合2、4、6、8排管） 尺寸單位（mm）

表面 管數 n	有效高 B	全高 B1	寬度C				C1				C2				集管直徑 a	有效管長 A	A2
			2排	4排	6排	8排	2排	4排	6排	8排	2排	4排	6排	8排
4	152	228	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
6	228	304	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
8	304	380	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
10	380	456	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
12	456	532	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
14	532	608	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-3000	190
16	608	684	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-3000	190
18	684	760	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-3000	190
20	760	836	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
22	836	912	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
24	912	988	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
26	988	1064	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
28	1064	1140	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
30	1140	1216	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
32	1216	1292	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
34	1292	1368	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
36	1368	1444	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
38	1444	1520	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
40	1520	1596	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
42	1596	1672	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
44	1672	1748	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
46	1748	1824	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
